18新利正网18luck手机官网和軌道式接線端子在光伏逆變器領域的應用

　　逆變器是每個(ge) 光伏電站的心髒。它將光伏模塊的直流電轉換為(wei) 符合電網標準的交流電，並將其接入公共電網，同時控製和監視整個(ge) 工廠。

　　在逆變器中，應用了18luck手机官网和軌道式接線端子，是常用的連接部件。

　　逆變器的介紹

　　市場上有不同型號的PV逆變器-可根據以下三個(ge) 重要特征對其進行分類：功率，模塊接線和電路拓撲。

　　1.功率

　　可用功率輸範圍在兩(liang) 千瓦到兆瓦。對於(yu) 家用屋頂工廠，典型輸出為(wei) 5kW；對於(yu) 商業(ye) 工廠（例如工廠或穀倉(cang) 屋頂），典型輸出為(wei) 10–20kW；用於(yu) 光伏電站的典型輸出為(wei) 500-800 kW。

　　2.模塊接線

　　與(yu) 直流相關(guan) 的設計涉及光伏模塊到逆變器的接線。就此而言，在串，多串和中央逆變器之間進行區分，其中術語“串”是指串聯的一串模塊。多串逆變器具有兩(liang) 個(ge) 或多個(ge) 串輸入，每個(ge) 串輸入都有自己的MPP跟蹤器。當PV陣列由不同方向的子區域組成或部分陰影時，這些選擇特別明智。盡管功率輸出相對較高，但中央逆變器僅(jin) 具有一個(ge) MPP跟蹤器。它們(men) 特別適合帶有均質發電機的大型工廠。

　　3.電路拓撲

　　關(guan) 於(yu) 電路拓撲，在單相和三相逆變器之間以及帶和不帶變壓器的設備之間進行區分。單相逆變器通常用於(yu) 小型工廠，在大型光伏電站中，由於(yu) 4.6 kVA的不平衡負載，必須使用由多個(ge) 單相逆變器或三相逆變器組成的網絡。但是，變壓器用於(yu) 電隔離的目的（某些國家/地區要求），並且可以使PV模塊接地（某些類型的模塊必需）。但是，隻要有可能，就使用不帶變壓器的逆變器。它們(men) 比變壓器設備更小，更輕，並且工作效率更高。

　　逆變器接線端子實例

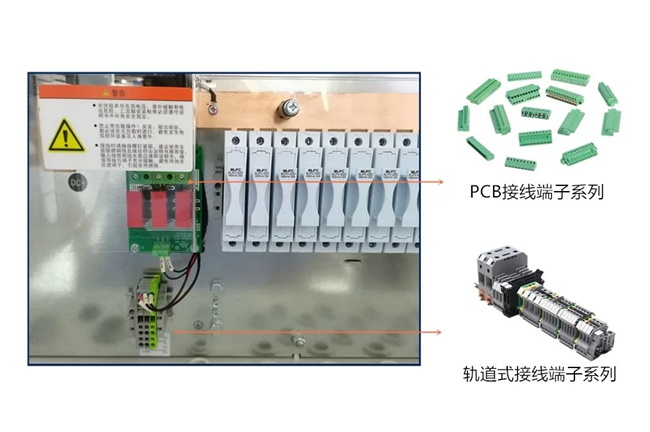

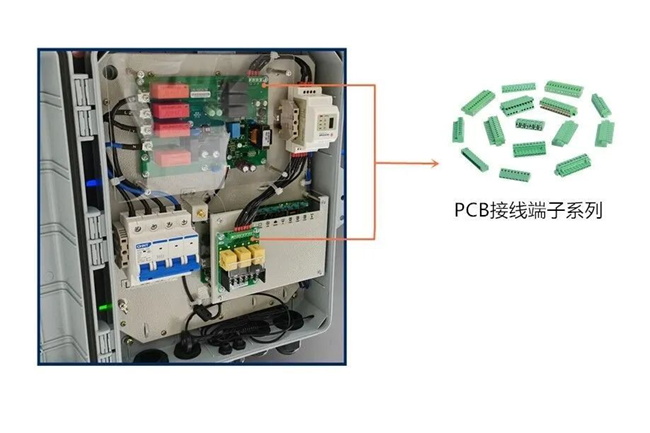

　　在電氣設備中，接線端子是常用的連接部件。例如在逆變器就應用了18luck手机官网和軌道式接線端子。

　　現有光伏逆變器主要包括箱體(ti) 、電感盒、功率PCB板、I/O PCB 板幾部分，功率PCB板、I/O PCB 板均與(yu) 電感盒內(nei) 的電感連接，目前功率PCB板、I/O PCB 板均與(yu) 電感的連接多是采用導線之間進行連接，采用這種方式逆變器箱體(ti) 內(nei) 接線較為(wei) 複雜，電連接點較多，很容易出現虛接、虛焊的問題，這樣就有可能會(hui) 影響逆變器的質量。

　　鑒於(yu) 以上所述現有技術的缺點接線端子的目的在於(yu) 提供一種能夠方便導線連接，加快組裝速度、提高工作效率的用在逆變器上的接線方式。

　　18新利正网提供專(zhuan) 業(ye) 的電連接產(chan) 品

　　1.接線快速簡單，接觸可靠壓強大，抗振動；

　　2.產(chan) 品設計符合IEC-60947-7-1及UL1059標準；

　　3.通過UL，CE，CQC等國內(nei) 外認證，滿足ROHS指令；

　　4.執行嚴(yan) 苛的企業(ye) 標準QB/EC05.003-2009；
